PCB电路板小型喷码平台

适合硬板PCB、软板FPCB电路板视觉检测定位、自动打码,精度更高!潜利为电子厂客户提供专业、高效、可靠的CCD自动喷码平台,可根据客户产品与喷码要求进行非标定制,内容可以是二维码、条形码、数字、汉字、LOGO等,智能联机方案,欢迎咨询洽谈。

pcb桌上型喷码平台
喷码机功能介绍

人机交互,智能触控

喷码机功能介绍

运动控制,视觉检测

喷码机功能介绍

点阵内容,高速喷印

通用性强,可选配置

喷码机视频
小型全自动PCB喷码平台应用展示

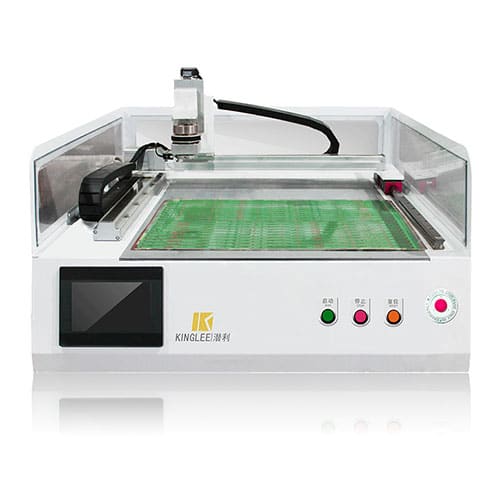

PCB桌上型喷码平台

平台优势

支持非标定制,更高性价比的灵活自动喷码平台设计。

成本更低:节约传统喷印工序所使用的人工成本以及缩短工作时间。

精度更高:进口电机模组重复精度±0.01mm,CCD视觉系统精度0.03mm。

效率更高:多轴移动喷码,复杂动作一次完成,可24小时工作。

运动控制

支持非标化定制,PCL电脑控制运动系统,可实现沿直线、斜线、曲线等多种轨迹喷印。

性能稳定

多年迭代升级完善,机构设计成熟,电路系统稳定安全,适合长期高负载工作。

通用性强

案例丰富,在3C电子、精密元器件领域有大量应用,适合多种PCB、FPC等电路板打码。

扩展性强

可选配视觉模块、旋转模块、喷头升降模块、自动上下料模块和MES等系统通讯模块。

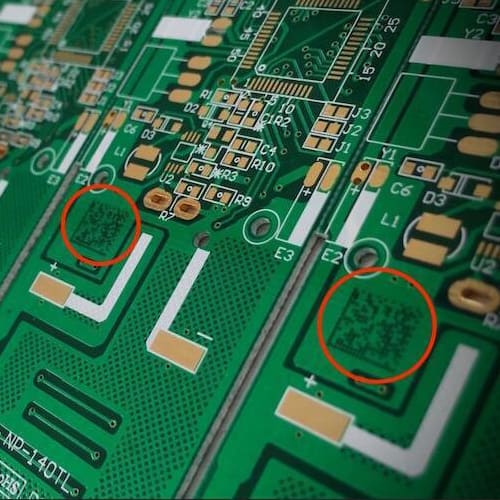

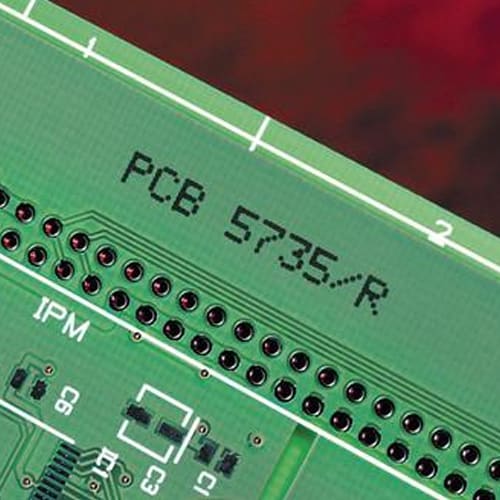

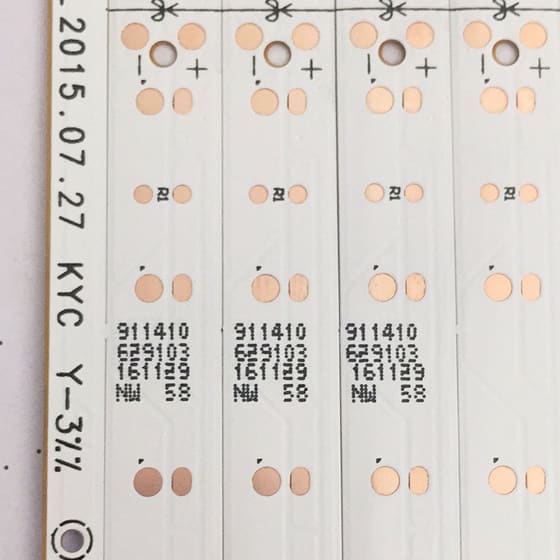

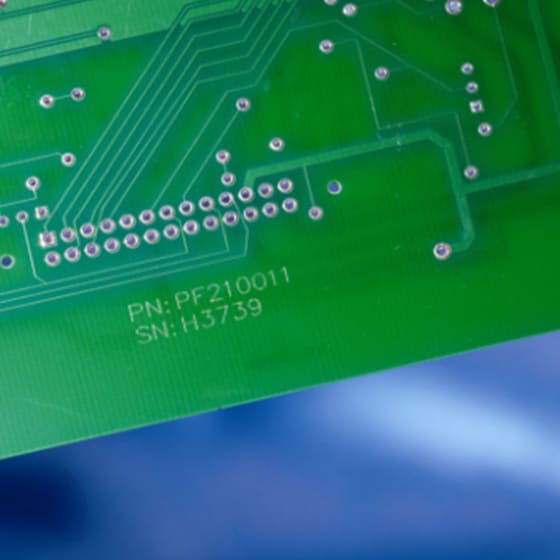

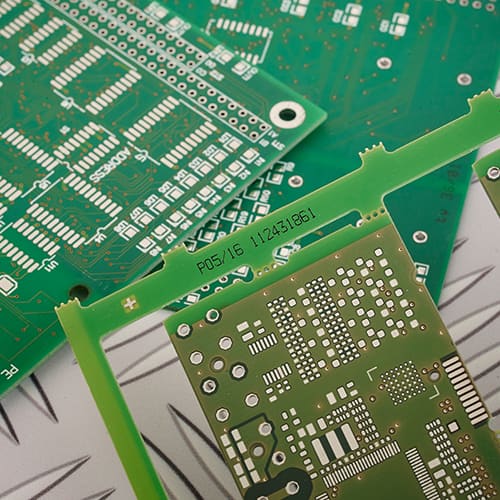

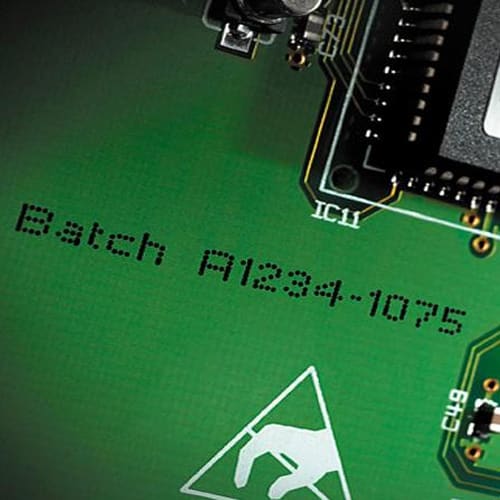

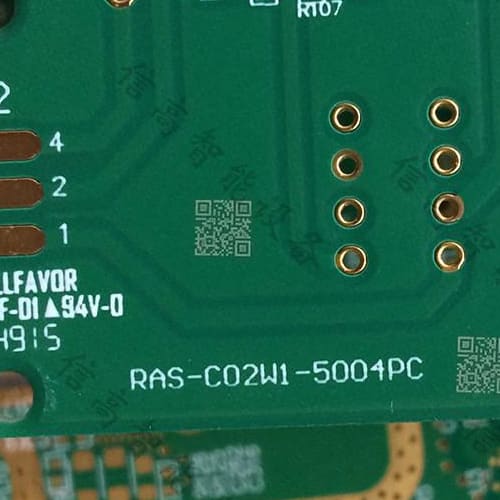

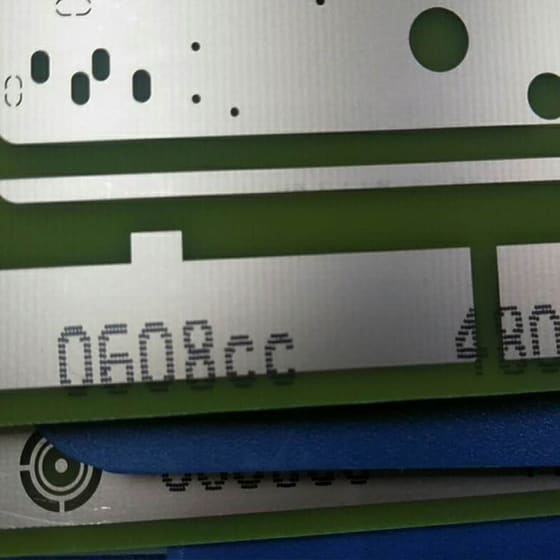

样品效果图

光纤激光喷码机效果图

技术参数

  • 设备型号

    KINGLEE CCD3100

  • 主要功能

    CCD3100(高速型)自动定位三轴式自动喷码平台是潜利推出的产品,运用CCD工业级相机捕捉产品,通过图像分析和信号处理,指挥运动三轴部位进行精准捕捉目标并快速移动,有强大的定位和坏板辨别能力,同时可以自动校正,解决精密电子器件摆放不均的问题

  • 软件系统

    WIN XP操作系统,更稳定、能耗更低,操作上手快

  • 相机CCD

    可选500万像素级工业相机,更稳定高效

  • 喷印内容

    一维码、二维码、文字、LOGO、日期等

  • 控制系统

    PLC和WIN触控屏

  • 驱动方式

    进口伺服电机

  • 喷印范围

    500mm*800mm(可根据客户需求定制)

  • 喷印速度

    最高1000mm/s

  • 重复精度

    0.01mm

  • 机台尺寸

    850mm*950mm*500mm

  • 机台重量

    50kg

  • 最大承重

    水平30kg,垂直10kg

  • 设备材质

    碳钢喷塑=铝合金阳极氧化+不锈钢

  • 机器电源

    AC 220V 50hz
