PCB电路板全自动激光打标机

可根据FPC/PCB电路板产品情况非标定制,支持各种类型、大尺寸的PCB印制线路板/FPC柔性线路板上自动运动控制,精准定位,视觉检测,不良剔除,配套UV紫外大功率激光打标机,完成高清PCB在线二维码打标工作,降低人力成本,提高工作流程效率。

PCB三工位激光打标机
人机交互触摸屏操作

人机交互,智能触控

喷码机自动检测功能

自动上下料,视觉检测

点阵喷码清晰美观

适合多种类PCB电路板

智能识别视觉检测

通讯联机,拓展性强

PCB/FPC电路板
全自动激光打标机视频展示

PCB电路板全自动

激光打标机

潜利全自动 PCB 电路板激光打标机,是针对 PCB 文字车间大尺寸电路板激光镭射打标而设计研发的一款产品,可以在电路板上激光标刻数据库、条形码、二维码、中文、英文、图形等信息。

智能通讯

更加智能,可以远程控制,支持各类喷码机、激光喷码机的通讯协议,更方便与其他智能工业设备进行对接,可以快速进行系统集成

性能稳定

核心部件采用进口知名品牌,从运动控制到视觉检测定位系统全部自主研发,多年迭代升级完善,工作效率更高,适合长期高负载工作

配置强大

软件操作简单,让没有基础的操作人员也可以快速上手,功能齐全,支持各类可变数据、可变二维码实时动态喷印,助力电路板质量追溯

拓展性强

出厂均经过严格测试,稳定可靠,接口丰富,机台配备IP65防护等级,可适合各种工厂环境,支持功能拓展和通讯联机,拓展性强大

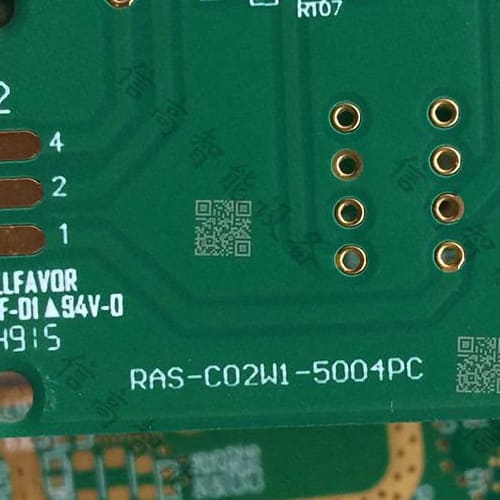

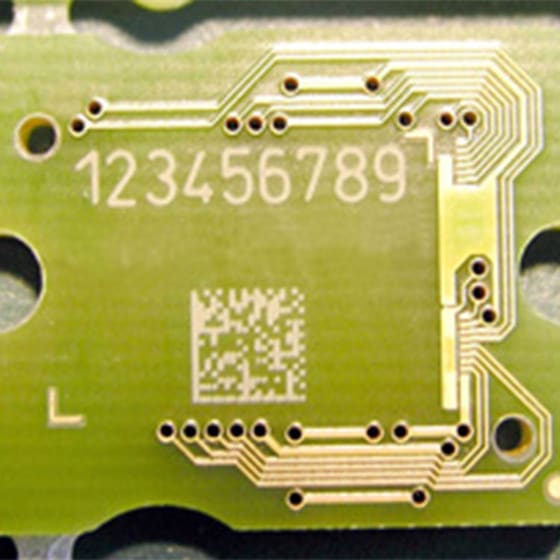

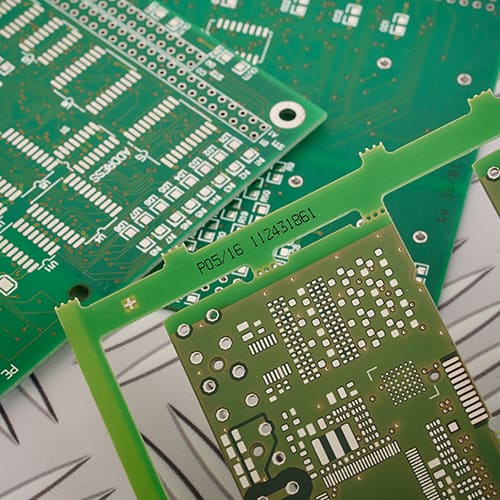

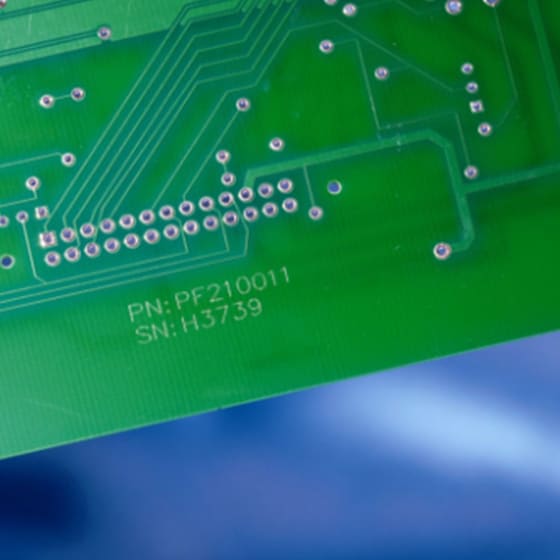

电路板激光打标效果图

PCB喷码机样品效果图
电路板激光喷码效果图
喷码机品牌无排行
PCB二维码喷码机效果图
光纤激光喷码机效果图
FPC喷码机效果图
PCB喷码机样品效果图
光纤激光喷码机在电路板上打码效果图

PCB激光打标机技术参数

  • 线速度

    20PCS/MIN

  • 设备尺寸

    长2700*宽2200*高1950mm

  • 重量

    800KG

  • 兼容PCB板厚度

    0.3mm—4mm

  • 激光类型及波长

    紫外激光(可选配绿光),波长355nm(绿光波长532nm)

  • 激光打标机功率

    5w(多功率可选)

  • 最小线宽

    0.01mm

  • 支持二维码尺寸

    2mmx2mm(最小达成尺寸)

  • 支持二维码类型

    CODE39、CODE128、CODE126、QR、真知码、DM

  • 激光打标机速度

    小于等于18000mm/s

  • 配套视觉检测

    CCD 视觉定位,即打即读校验打印效果

  • 激光打标机精度

    打码精度≤±0.05mm

  • 激光打标机效率

    打码效率绿油3mmX3mm;二维码打码时间≤1.5 秒

  • 设备综合效率

    按照每PNL大板 6pcs,二维码全流程完成时间≤30 秒

  • 满足PCB产品翘曲度

    ±3mm

  • 兼容PCB线路板尺寸

    150mmX150mm至730mmX730mm

售后服务支持

喷码机质量保证

质量保证

免费打样!免费试机!7天无理由退换货!
整机质保2年起!终身包修!

喷码机售后服务

7X24h

24小时技术支持,4小时工厂直达!
全国服务网点专业售后团队让您使用无忧

喷码机方案定制

方案定制

可以根据客户产品和工厂情况
本地化项目组现场指导一站式解决方案

全自动PCB电路板激光打标机

十余年工业标识系统集成经验助力PCB电路板智能工厂车间降本增效!
